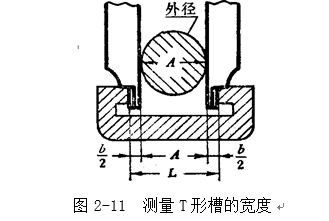

用游標卡尺測量T形槽的寬度，如圖2-11所示。測量時將量爪外緣端面的小平面，貼在零件凹槽的平面上，用固定螺釘把微動裝置固定，轉動調節螺母，使量爪的外測量面輕輕地與T形槽表面接觸，并放正兩量爪的位置 (可以輕輕地?cái)[動一個量爪，找到槽寬的垂直位置)，讀出游標卡尺的讀數圖2-11中用A表示。但由于它是用量爪的外測量面測量內尺寸的，卡尺上所讀出的讀數A是量爪內測量面之間的距離，因此必須加上兩個量爪的厚度b，才是T形槽的寬度。所以，T形槽的寬度L=A+b。
